放電加工機(WEDM) 製品紹介

エクセテックはワイヤ放電加工機（WEDM）メーカとして2006年以来世界中に実績と信頼を積み上げて参りました。
放電加工機のバリエーションも豊富で多くの仕様が有り、下記の製品リストから、御社のニーズに合った製品をお選びください。

Vシリーズ（特殊・大型)
Ｖxx Gplusシリーズ（標準）
VGシリーズ（廉価）
HDシリーズ（細穴)

Vシリーズ（特殊・大型）オーダーメイド特殊機

Vシリーズは大型や特殊な放電加工機で、カスタマイズに合わせて受注生産になります。

V1060

中型コラム移動タイプの標準タイプ

X/Y:1000x600㎜
U/V:160x160㎜
Z:350㎜（ｵﾌﾟｼｮﾝ500㎜）
最大ﾜｰｸ:1500x1000x345(495)㎜

V1280 厚板加工800㎜まで加工可能!

X/Y:1200x800㎜
U/V:260x260㎜
Z:500㎜（ｵﾌﾟｼｮﾝ600/800㎜）
最大ﾜｰｸ:1650x1200x495
(595/795)㎜

V12100(Z1000) 世界最大の加工高さ1000㎜を実現!

X/Y:1200x1000㎜
U/V:260x260㎜
Z:1000㎜
最大ﾜｰｸ:1650x1400x1000

V1600 長さ2mまで加工可能!

X/Y:1600x450㎜
U/V:160x160㎜
Z:350㎜
最大ﾜｰｸ:2000x800x345㎜

V2000 長さ2mまで加工可能!

X/Y:2000x450㎜
U/V:160x160㎜
Z:350㎜
最大ﾜｰｸ:2400x700x345㎜

V1280R(Z-350) 大型のリングを切断可能!

X/Y:1200x800㎜
U/V:260x260㎜
Z:500㎜(600㎜,800㎜,option)
最大ﾜｰｸ外径:1650x1200x495㎜(595㎜,795㎜,option)

R2000 ﾀｰﾋﾞﾝﾌﾞﾚｰﾄﾞﾎﾙﾀﾞｰ加工機(世界特許)

X/Y:200x300㎜
U/V:80x80㎜
Z:220㎜
最大ﾘﾝｸﾞ外径:600〜2200㎜
厚さ150㎜

ＶxxG plusシリーズ（標準）

ＶxxG plusシリーズは標準タイプの放電加工機です。

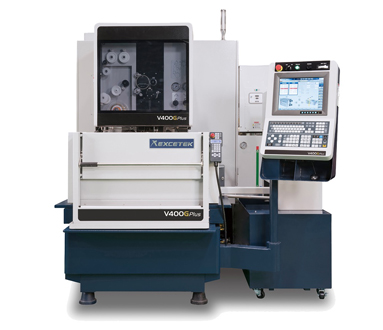

V400G Plus

X/Y:400x300㎜
U/V:80x80㎜
Z:220㎜(Submerged height 210㎜)
最大ﾜｰｸ:750x550x215㎜

V500G Plus

X/Y:500x300㎜
U/V:120x120㎜
Z:60㎜(Submerged height 220㎜)
最大ﾜｰｸク:850x600x255㎜

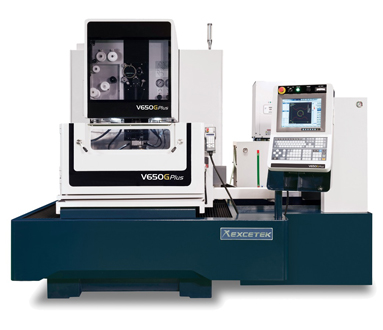

V650G Plus

X/Y:650x400㎜
U/V:160x160㎜
Z:350(Submerged height 310㎜)(オプション410/500㎜)
最大ﾜｰｸク:1000x700x345㎜

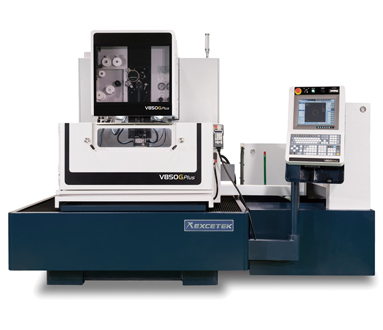

V850G Plus

X/Y:800x500㎜
U/V:160x160㎜
Z:350㎜(Submerged height 310㎜)
最大ﾜｰｸ:1100x850x345㎜

VGシリーズ（廉価）

VGシリーズは価格を抑えた放電加工機です。

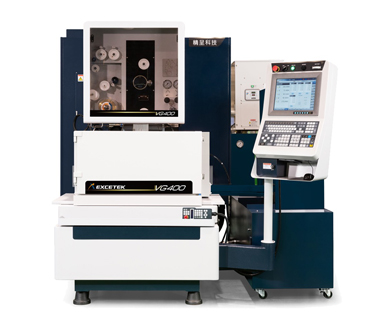

VG400

X/Y:400x300㎜
U/V:80x80㎜
Z:220㎜
最大ﾜｰｸ:750x550x215㎜

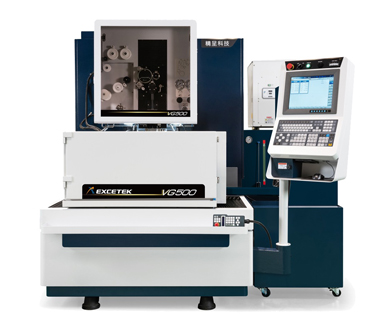

VG500

X/Y:500x300㎜
U/V:80x80㎜
Z:220㎜
最大ﾜｰｸ:850x550x215 ㎜

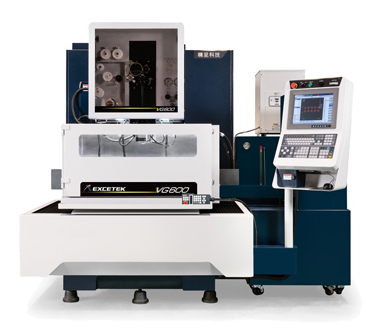

VG600

X/Y:600x400㎜
U/V:120x120㎜
Z:310㎜
最大ﾜｰｸ:1000x700x305㎜

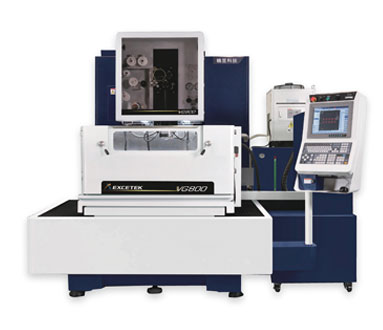

VG800

X/Y:800x500㎜
U/V:160x160㎜
Z:310㎜
最大ﾜｰｸ:1100x850x405㎜

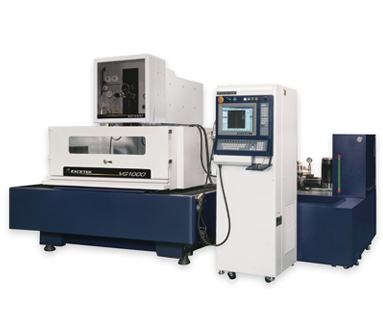

VG1000

X/Y:1000x600㎜
U/V:120x120㎜
Z:310㎜
最大ﾜｰｸ:1000x700x305㎜

HDシリーズ（細穴）

HDシリーズは細穴用放電加工機です。

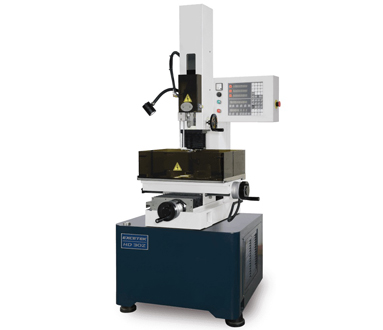

HD30Z

X/Y:300x200㎜
Z:350㎜
W:0+150(マニュアル)
最大ﾜｰｸ:660x410x150㎜

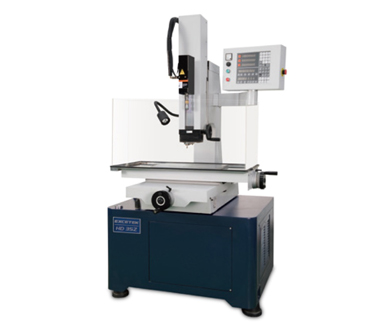

HD35Z

X/Y:350x250㎜
Z:350㎜
W:200+150(マニュアル)
最大ﾜｰｸ:810x430x350㎜

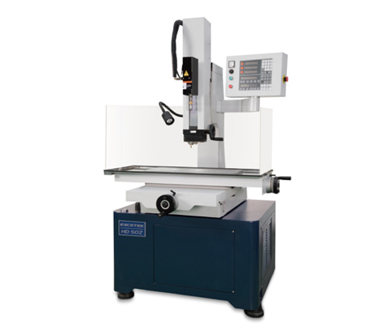

HD50Z

X/Y:450x350㎜
Z:345㎜
W:200+150(マニュアル)
最大ﾜｰｸ:900x460x350㎜

HD400C

X/Y:400x300㎜
Z:400㎜
W:400㎜
最大ﾜｰｸ:650x400x400㎜

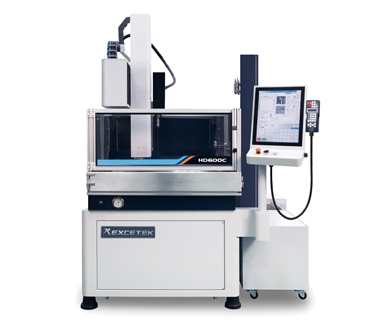

HD600C

X/Y:600x400㎜
Z:400㎜
W:400㎜
最大ﾜｰｸ:750x500x400㎜

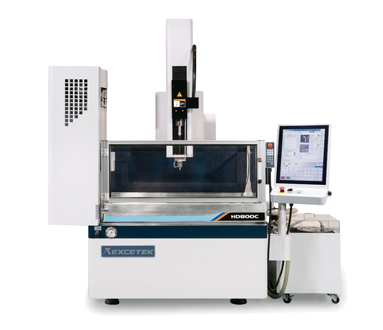

HD800C

X/Y:800x600㎜
Z:400㎜
W:400㎜
最大ﾜｰｸ:950x650x400㎜
